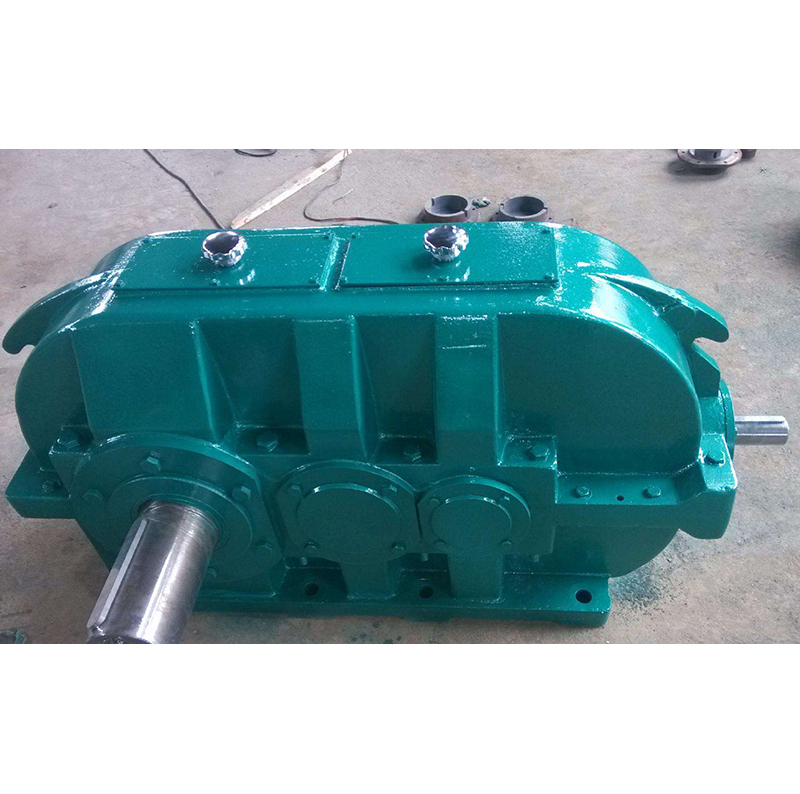

DCY硬齿面减速机

DCY系列圆锥圆柱齿轮减速机是按JB/T8853-2001标准生产制造，输入与输出呈垂直状态布置的外啮合传动机构。传动齿轮采用合金钢，经渗碳淬火、磨齿等工艺制造，精度6级，硬度可达HRC60（58～62）。具有体积小、重量轻、承载能力大、效率高、寿命长、噪音低等特点。主要应用于带式输送机及各种运输机械，也可用于冶金、矿山、化工、煤炭、建材、石油等各种通用机械。

工作条件

    a、输入轴转速不大于1500r/min ；  b、齿轮圆周速度不大于20r/s ；

    c、工作环境温度为-40～+45℃。当环境温度低于0℃时启动前润滑油应加热。

型式与标记

    型式

    DBY型为二级传动，DCY型为三级传动。DBY型和DCY型传动为格里森弧齿锥齿轮，二、三级传动为渐开线圆柱斜齿轮。

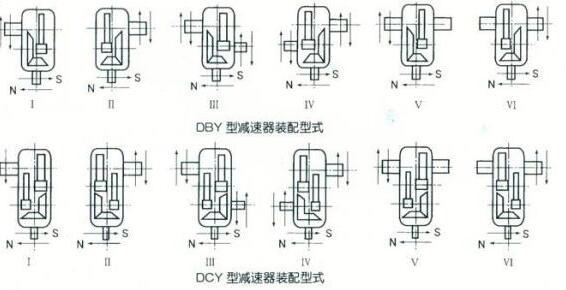

    减速器按出轴形式可分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ六种装配型式，按旋转方向可分顺时针（S）和逆时针(N)两种方向，Ⅲ、Ⅳ、Ⅴ、Ⅵ型可装制动或逆制装置。如图。

中硬齿面圆锥圆柱齿轮减速器DBZ为二级传动，DCZ为三级传动。除型号、材料、齿轮精度、承载能力不同外，其它要求均与DBY、DCY型相同。

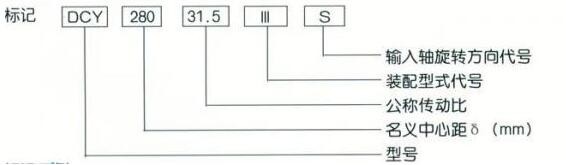

标记示例：

    名义中心距为280mm，公称传动比为31.5，装配型式第Ⅲ种，输入轴顺时针方向旋转的三种传动减速器标记为DCY280-31.5-ⅢS。

工作条件

规格

    DBY二级：160、180、200、224、250、280、315、355、400、450、500、560；

    DCY三级：160、180、200、224、250、280、315、355、400、450、500、560、630、710、800。

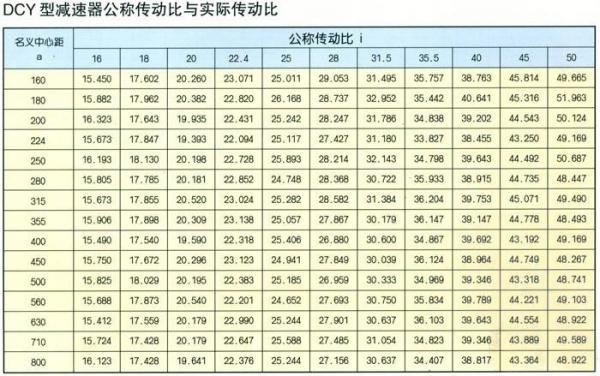

    减速器的公称传动比与实际传动比

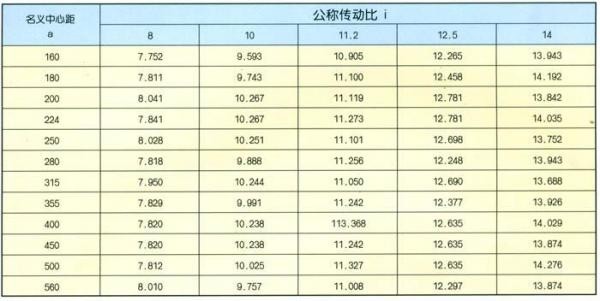

    DBY型减速器公称传动比与实际传动比
